Bảng mã cáp servo INOVANCE S6-L-B107
| Mã Model | Chiều Dài |
| S6-L-B107-3.0 | 3.0 m |
| S6-L-B107-5.0 | 5.0 m |
| S6-L-B107-10.0 | 10.0 m |
Cáp Nguồn Servo Có Phanh INOVANCE S6-L-B107 là gì?

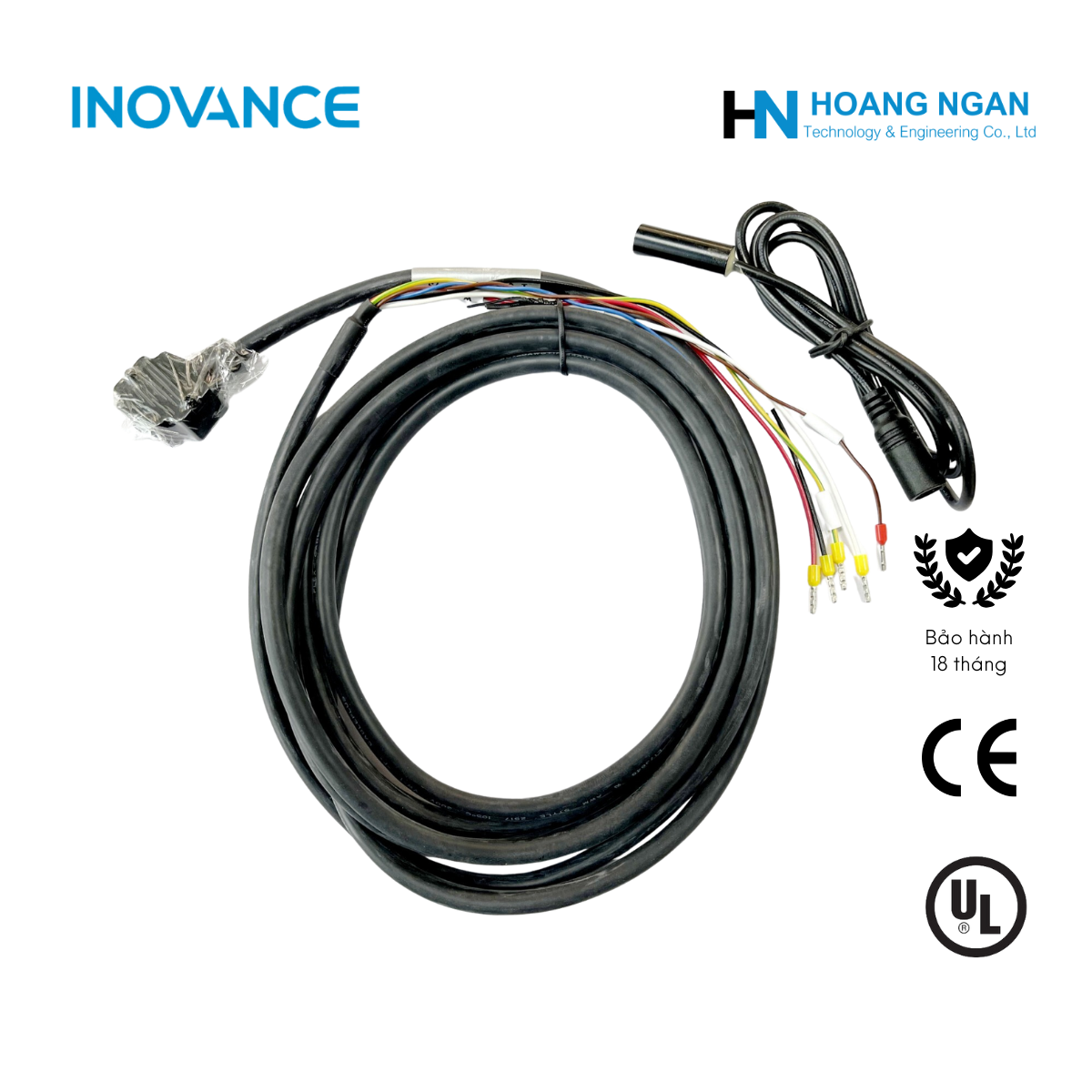

Cáp servo INOVANCE S6-L-B107 là phiên bản cáp nguồn đặc biệt tích hợp thêm cặp dây điều khiển phanh điện từ bên trong lõi cáp. Thiết kế này cho phép truyền đồng thời nguồn điện động cơ và tín hiệu đóng/mở phanh chỉ qua một sợi cáp duy nhất, giúp tủ điện gọn gàng và giảm điểm lỗi kết nối.
Phanh điện từ trên động cơ servo đóng vai trò giữ vị trí khi mất điện hoặc dừng khẩn cấp – đặc biệt quan trọng trong các ứng dụng trục đứng (Z-axis), robot hay máy nâng hạ. Sử dụng cáp S6-L-B107 chính hãng đảm bảo điện áp phanh đúng chuẩn và độ tin cậy cao nhất.
Đặc Điểm Kỹ Thuật & Cấu Tạo
| Thông số | Chi tiết |
| Thương hiệu | INOVANCE |
| Loại cáp | Cáp nguồn động cơ – Có phanh |
| Tương thích động cơ | MS1H1 / MS1H4 – Cổng đấu nối phía trước |
| Tương thích drive | SV660N / SV660P / SV660A / SV660C |
| Chiều dài có sẵn | 3.0m / 5.0m / 10.0m |
| Lõi cáp | Bao gồm dây nguồn động cơ + dây điều khiển phanh điện từ |
| Vỏ bọc | Chịu nhiệt, chịu dầu, chịu uốn lặp lại |
Ưu Điểm Khi Sử Dụng Cáp Chính Hãng INOVANCE
- Tích hợp dây phanh: Một sợi cáp truyền đồng thời nguồn motor và tín hiệu phanh – tủ điện gọn, ít điểm lỗi.
- Đảm bảo an toàn: Điện áp phanh đúng chuẩn INOVANCE, đảm bảo phanh hoạt động đáng tin cậy trong dừng khẩn cấp.
- Bắt buộc cho trục đứng: Không thể thay thế bằng S6-L-M107 khi động cơ có phanh – dùng sai sẽ dẫn đến lỗi hoặc tai nạn.
- Tương thích chính hãng: Đầu nối và tiêu chuẩn điện hoàn toàn đồng bộ với hệ thống servo INOVANCE.
Ứng Dụng Phù Hợp
- Trục đứng (Z-axis) trên máy CNC, máy khắc – cần giữ vị trí khi mất điện
- Robot công nghiệp – trục tay máy cần phanh giữ
- Máy nâng hạ tự động, thang máy công nghiệp
- Mâm cặp servo, trục xoay cần khóa vị trí
- Bất kỳ ứng dụng nào yêu cầu dừng an toàn
Hướng Dẫn Chọn Đúng Mã Cáp
Cáp Servo INOVANCE S6-L-B107 PHẢI được dùng khi động cơ MS1H1/4 có phanh điện từ tích hợp. Không được thay thế bằng S6-L-M107 (không có dây phanh) vì sẽ khiến phanh không hoạt động, gây nguy hiểm cho thiết bị và người vận hành. Kiểm tra mã model động cơ: nếu có ký tự ‘B’ trong mã → bắt buộc dùng S6-L-B107.
Giải Mã Ký Hiệu Model
| Ký hiệu | Ý nghĩa |
| S6-L | Series cáp servo INOVANCE SV660 |
| B | Cáp nguồn CÓ phanh · M = không phanh · P = encoder |
| 107 | MS1H1/4 cổng Front · 108 = cổng Back |
| -3.0 | Chiều dài cáp (mét) |
Câu hỏi thường gặp
Q: Làm sao biết động cơ của tôi có phanh hay không?
Kiểm tra mã model động cơ: nếu trong mã có ký tự ‘B’ (ví dụ MS1H1-10B30CB) thì động cơ có phanh điện từ và bắt buộc phải dùng cáp S6-L-B107. Nếu không có ‘B’ thì dùng S6-L-M107.
Q: Có thể dùng S6-L-M107 thay S6-L-B107 tạm thời không?
Không nên. Nếu dùng cáp không có dây phanh cho động cơ có phanh, phanh điện từ sẽ không nhận được nguồn điều khiển, dẫn đến phanh không nhả hoặc không đóng đúng lúc, gây hỏng hóc cơ khí hoặc nguy hiểm cho người vận hành.
Q: Cáp S6-L-B107 có thêm dây gì so với S6-L-M107?
S6-L-B107 có thêm 2 dây điều khiển phanh điện từ 24V DC bên trong lõi cáp. Phần ngoài cáp trông tương tự nhưng đường kính ngoài lớn hơn đôi chút do thêm lõi.
Q: Hoàng Ngân TEC có hỗ trợ lắp đặt và kiểm tra không?
Có. Đội kỹ thuật của Hoàng Ngân TEC hỗ trợ tư vấn lựa chọn, hướng dẫn đấu nối và kiểm tra hệ thống servo sau lắp đặt. Liên hệ Hotline hoặc Zalo OA để được hỗ trợ ngay.
