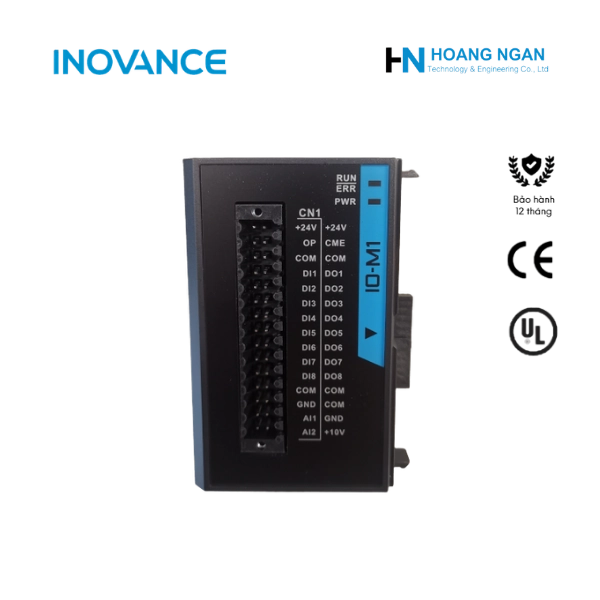

Card IO-M1 là card mở rộng I/O đa năng dành riêng cho dòng biến tần Inovance MD800/MD700. Card cung cấp đồng thời 8 DI, 8 DO và 2 AI, cho phép cấu hình linh hoạt làm chức năng đầu vào/đầu ra cho cả bộ chỉnh lưu (rectifier) và bộ nghịch lưu (inverter) theo yêu cầu thực tế. Đầu vào analog hỗ trợ đo điện áp, dòng điện và nhiệt độ, mang lại khả năng giám sát đa dạng trong một card duy nhất. Cùng Hoàng Ngân TEC tìm hiểu chi tiết sản phẩm ngay bên dưới.
Biến tần tương thích với card IO-M1
| Mã sản phẩm | Biến tần tương thích |
| IO-M1 | MD700 |
| MD800 |
Đặc điểm nổi bật của card IO-M1
8 DI + 8 DO + 2 AI trong một card
Tích hợp đầy đủ 8 đầu vào số, 8 đầu ra số và 2 đầu vào analog, đáp ứng các yêu cầu điều khiển phức tạp mà không cần nhiều card mở rộng.
Đầu vào analog đa chức năng
AI1 và AI2 hỗ trợ điện áp ±10 V, dòng điện 0–20 mA và đo nhiệt độ PT100/PT1000/KTY-84-130/PTC-130 với độ phân giải 12-bit, độ chính xác hiệu chỉnh 0.3%.
DO cách ly sink/source linh hoạt
8 đầu ra số cách ly hoàn toàn, tương thích cả chế độ sink và source, điện áp tối đa 24 VDC/50 mA – phù hợp kết nối đa dạng thiết bị ngoại vi.
Cấu hình cho cả rectifier và inverter
Card có thể phân bổ linh hoạt các kênh I/O cho bộ chỉnh lưu hoặc nghịch lưu tùy yêu cầu hệ thống, tối ưu việc sử dụng tài nguyên trong tủ điện.
Đèn LED chỉ thị trạng thái đầy đủ
Đèn RUN/ERR và PWR giúp kỹ thuật viên nhanh chóng xác định trạng thái vận hành và nguồn cấp của card ngay tại hiện trường.
Kích thước card IO-M1
Giao diện card IO-M1
Mô tả đầu nối CN1
| Ký hiệu | Tên | Mô tả chức năng |
| +24V | Nguồn 24 VDC | Cấp nguồn cho DI/DO và cảm biến ngoài, tối đa 100 mA |
| OP | Chân chung DI | Chân chung cho các đầu vào số |
| CME | Chân chung DO | Chân chung cho các đầu ra số |
| COM | GND chung | Chân mass chung |
| DI1 – DI8 | Đầu vào số 1–8 | DI thường, thời gian đáp ứng 10 ms, không hỗ trợ xung tốc độ cao, tần số < 100 Hz, trở kháng 3.3 kΩ, mức điện áp hiệu dụng 15–30 V |
| DO1 – DO8 | Đầu ra số 1–8 | Đầu ra sink/source cách ly, tối đa 24 VDC/50 mA, cần điện trở pull-up khi kết nối nguồn |
| AI1, AI2 | Đầu vào analog 1–2 | Điện áp ±10 V hoặc dòng 0–20 mA; đo nhiệt độ PT100/PT1000/KTY-84-130/PTC-130; độ phân giải 12-bit; trở kháng 22 kΩ (điện áp) / 500 Ω (dòng) |
| +10V | Nguồn 10 VDC | Cấp nguồn tham chiếu 10 V±10%, tối đa 10 mA |
| GND | Mass analog | Chân mass cho tín hiệu analog |
Đèn LED chỉ thị trạng thái
| Ký hiệu | Trạng thái | Mô tả |
| RUN/ERR | Sáng xanh | Vận hành bình thường |
| Nhấp nháy xanh | Card đang khởi tạo | |
| Tắt xanh | Chờ khởi tạo từ bộ nguồn | |
| Sáng đỏ | Lỗi phần cứng – thay thế card | |
| Nhấp nháy đỏ | Mất khung dữ liệu hoặc mất kết nối với bộ nguồn/drive – kiểm tra kết nối phần cứng | |
| Nhấp nháy xen kẽ đỏ/xanh | Bus nội bộ ở trạng thái BUSOFF, đang khởi động lại – thay card nếu không phục hồi | |
| PWR | Sáng vàng | Nguồn bình thường |
| Tắt | Nguồn bất thường – thay thế card |
