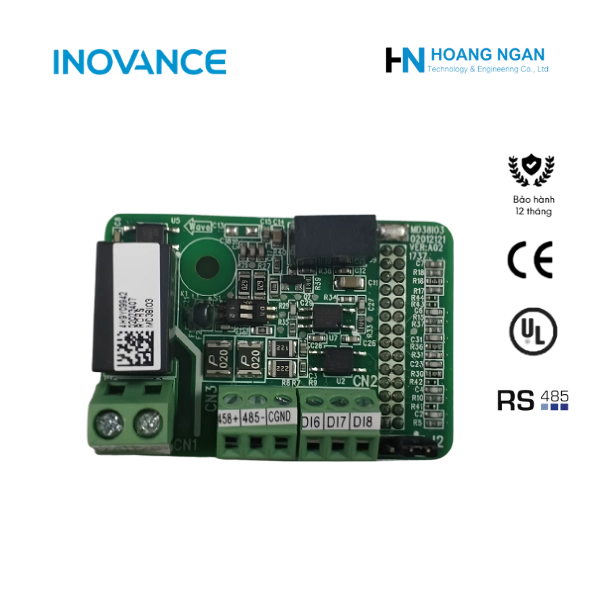

Card MD38IO3 là card mở rộng I/O kết hợp giữa tín hiệu số và truyền thông, dành cho dòng biến tần Inovance MD series. Card cung cấp 3 DI, một giao tiếp RS485 cách ly và một relay NO tải lớn trong cùng một card nhỏ gọn. Đây là lựa chọn phù hợp khi hệ thống cần bổ sung đồng thời tín hiệu DI, kết nối Modbus RTU và một đầu ra relay tải lớn mà không muốn dùng nhiều card riêng lẻ. Cùng Hoàng Ngân TEC tìm hiểu chi tiết sản phẩm ngay bên dưới.
Biến tần tương thích với card MD38IO3
| Model card | Biến tần tương thích |
| MD38IO3 | MD290 |
| MD480 | |
| MD500 | |
| MD500-PLUS | |
| MD510 | |
| MD520 | |
| CS290 | |
| CS710 |
Đặc điểm nổi bật của card MD38IO3
Kết hợp 3 DI + RS485 + relay trong một card
Tích hợp ba chức năng phổ biến nhất vào một card duy nhất: đầu vào số, truyền thông Modbus và đầu ra relay, tối ưu chi phí và không gian lắp đặt.
RS485 Modbus RTU cách ly hoàn toàn
Giao tiếp RS485 được cách ly tín hiệu, bảo vệ biến tần và thiết bị điều khiển khỏi nhiễu điện từ và sai lệch điện áp trong môi trường công nghiệp.
Relay NO tải lớn 5 A
Tiếp điểm thường mở chịu tải đến 250 VAC/5 A hoặc 30 VDC/5 A, cao hơn so với MD38IO1, phù hợp điều khiển trực tiếp các tải lớn hơn.
DIP switch S1 tích hợp điện trở kết cuối RS485
Cài đặt điện trở kết cuối nhanh chóng ngay trên card qua DIP switch S1, không cần thêm linh kiện bên ngoài để cấu hình mạng đúng chuẩn.
Jumper J2 chọn chế độ SINK/SOURCE
Cấu hình chế độ kết nối DI linh hoạt qua jumper J2, phù hợp với nhiều kiểu đấu dây thực tế.
Kích thước card MD38IO3
Giao diện card MD38IO3
Mô tả đầu nối CN1, CN2, CN3
| Khối | Ký hiệu | Tên | Mô tả chức năng |
| CN3 | 485+ | RS485 dương | Tín hiệu RS485 (+), Modbus RTU, cách ly |
| CN3 | 485- | RS485 âm | Tín hiệu RS485 (–), Modbus RTU, cách ly |
| CN3 | CGND | Mass RS485 | Chân mass tín hiệu RS485 cách ly |
| CN2 | DI6 – DI8 | 3 đầu vào số | Cách ly quang, lưỡng cực; trở kháng 3.4 kΩ; mức điện áp 9–24 V; tần số < 100 Hz |
| CN1 | PA – PC | Relay NO | Tiếp điểm thường mở; tải 250 VAC/5 A hoặc 30 VDC/5 A |
Cài đặt DIP switch S1 và jumper J2
| Ký hiệu | Tên | Cài đặt | Mô tả |
| S1 | Điện trở kết cuối RS485 | 1 và 2 ON | Kết nối điện trở kết cuối |
| S1 | Điện trở kết cuối RS485 | 1 và 2 OFF | Không kết nối điện trở kết cuối |
| J2 | Chế độ kết nối DI | SINK | OP nối với +24V |
| J2 | Chế độ kết nối DI | SOURCE | OP nối với COM |
Lưu ý: Cài đặt jumper dựa trên góc nhìn từ trên (top view) với khối đầu nối chính ở phía dưới, tuân theo ký hiệu in trực tiếp trên bo mạch.
