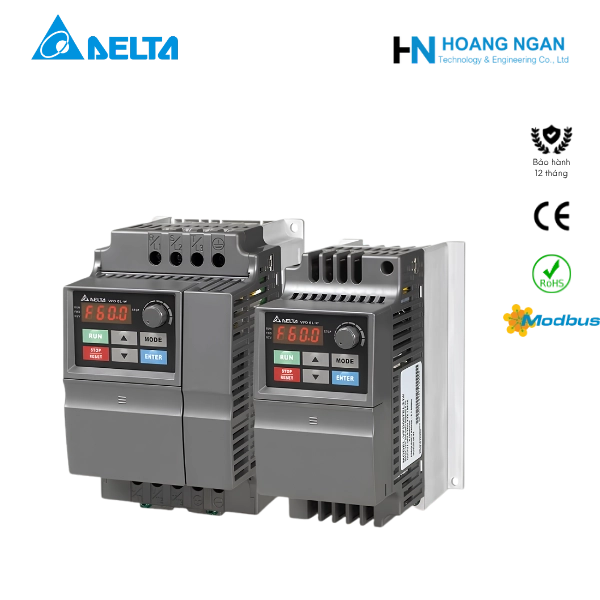

Biến tần Delta VFD-EL-W là dòng biến tần điều khiển vector không cảm biến thế hệ mới, nhỏ gọn và tối ưu chi phí của Delta Electronics. Được thiết kế chuyên biệt cho các ứng dụng tải cố định, chuyển động ngang và điều khiển tốc độ đơn giản, dòng VFD-EL-W sở hữu khả năng chịu quá tải 150% trong 60 giây, tích hợp sẵn bộ điều khiển PID, tính năng điều khiển bơm đơn/đa bơm (tối đa 4 bơm) và cổng truyền thông RS-485 Modbus tốc độ cao. Hoàng Ngân TEC cung cấp biến tần Delta chính hãng, hỗ trợ tư vấn lựa chọn model và báo giá theo nhu cầu sử dụng.
Bảng mã biến tần delta VFD-EL-W
Dưới đây là bảng thông số chi tiết các mã sản phẩm thuộc dòng biến tần Delta VFD-EL-W phân loại theo điện áp, công suất và kích thước khung:
| Model | Điện áp nguồn vào | Công suất động cơ (kW / HP) | Dòng điện ngõ ra định mức (A) | Kích thước Frame | Phương pháp tản nhiệt |
| VFD002EL21W(-1) | 1 Pha 230V | 0.2 kW / 0.25 HP | 1.6 A | Frame A1 | Tản nhiệt tự nhiên |
| VFD004EL21W(-1) | 1 Pha 230V | 0.4 kW / 0.5 HP | 2.5 A | Frame A1 | Tản nhiệt tự nhiên |
| VFD007EL21W(-1) | 1 Pha 230V | 0.75 kW / 1.0 HP | 4.2 A | Frame A1 | Tản nhiệt tự nhiên |
| VFD015EL21W(-1) | 1 Pha 230V | 1.5 kW / 2.0 HP | 7.5 A | Frame B | Dùng quạt làm mát |
| VFD022EL21W(-1) | 1 Pha 230V | 2.2 kW / 3.0 HP | 11.0 A | Frame B | Dùng quạt làm mát |
| VFD004EL43W(-1) | 3 Pha 460V | 0.4 kW / 0.5 HP | 1.5 A | Frame A1 | Tản nhiệt tự nhiên |
| VFD007EL43W(-1) | 3 Pha 460V | 0.75 kW / 1.0 HP | 2.5 A | Frame A1 | Tản nhiệt tự nhiên |
| VFD015EL43W(-1) | 3 Pha 460V | 1.5 kW / 2.0 HP | 4.2 A | Frame A2 | Dùng quạt làm mát |
| VFD022EL43W(-1) | 3 Pha 460V | 2.2 kW / 3.0 HP | 5.5 A | Frame B | Dùng quạt làm mát |
| VFD040EL43W(-1) | 3 Pha 460V | 4.0 kW / 5.5 HP | 9.0 A | Frame B | Dùng quạt làm mát |
| VFD055EL43W(-1) | 3 Pha 460V | 5.5 kW / 7.5 HP | 13.0 A | Frame B | Dùng quạt làm mát |
Bảng giá biến tần Delta VFD-EL-W
Dưới đây là bảng giá biến tần Delta VFD-EL-W cập nhật mới nhất, giúp quý khách hàng dễ dàng tra cứu và lựa chọn mã sản phẩm phù hợp với nhu cầu sử dụng cũng như mức ngân sách của dự án:
| Model | Điện áp nguồn vào | Công suất (kW / HP) | Dòng điện ngõ ra (A) | Đơn giá (VNĐ) |
| VFD002EL21W | 1 Pha 230V | 0.2 kW / 0.25 HP | 1.6 A | 1.950.000 VNĐ |
| VFD004EL21W | 1 Pha 230V | 0.4 kW / 0.5 HP | 2.5 A | 2.150.000 VNĐ |
| VFD007EL21W | 1 Pha 230V | 0.75 kW / 1.0 HP | 4.2 A | 2.400.000 VNĐ |
| VFD015EL21W | 1 Pha 230V | 1.5 kW / 2.0 HP | 7.5 A | 3.050.000 VNĐ |
| VFD022EL21W | 1 Pha 230V | 2.2 kW / 3.0 HP | 11.0 A | 3.650.000 VNĐ |
| VFD004EL43W | 3 Pha 460V | 0.4 kW / 0.5 HP | 1.5 A | 2.850.000 VNĐ |
| VFD007EL43W | 3 Pha 460V | 0.75 kW / 1.0 HP | 2.5 A | 2.950.000 VNĐ |
| VFD015EL43W | 3 Pha 460V | 1.5 kW / 2.0 HP | 4.2 A | 3.250.000 VNĐ |
| VFD022EL43W | 3 Pha 460V | 2.2 kW / 3.0 HP | 5.5 A | 3.600.000 VNĐ |
| VFD040EL43W | 3 Pha 460V | 4.0 kW / 5.5 HP | 9.0 A | 4.400.000 VNĐ |
| VFD055EL43W | 3 Pha 460V | 5.5 kW / 7.5 HP | 13.0 A | 5.700.000 VNĐ |
Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo, chưa bao gồm VAT và có thể thay đổi tùy thuộc vào biến động thị trường hoặc tỷ lệ chiết khấu số lượng. Để nhận báo giá chính xác nhất và hỗ trợ tư vấn kỹ thuật, quý khách vui lòng liên hệ trực tiếp qua Zalo OA hoặc Hotline 0962.070.538.
Tài liệu biến tần Delta VFD-EL-W
Catalog biến tần Delta VFD-EL-W cung cấp thông tin về thông số kỹ thuật, dải công suất, đặc điểm nổi bật và các chức năng của sản phẩm, giúp người dùng thuận tiện tra cứu và lựa chọn model phù hợp với nhu cầu sử dụng.
Tải catalog biến tần Delta VFD-EL-W tại đây: Tải xuống catalog PDF
Hướng dẫn cài đặt biến tần delta VFD-EL-W
Để biến tần Delta VFD-EL-W vận hành ổn định và đáp ứng đúng yêu cầu điều khiển động cơ, người dùng cần thiết lập các thông số phù hợp với công suất động cơ và ứng dụng thực tế. Dưới đây là hướng dẫn cài đặt biến tần Delta VFD-EL-W với các thông số cơ bản và cách thiết lập chế độ vận hành.
Lưu ý an toàn: Ngắt nguồn và chờ đủ thời gian để tụ điện xả hết trước khi mở nắp hoặc đấu nối. Không đấu nguồn AC vào các cực ngõ ra U/T1, V/T2, W/T3.
Bước 1: Chọn vị trí và lắp đặt
- Lắp trong nhà, độ cao 1000 m trở xuống, tránh khí ăn mòn, chất lỏng và bụi; độ ẩm dưới 90% RH.
- Nhiệt độ môi trường -10°C ~ 50°C. Với VFD007EL21W(-1): để chạy 50°C không giảm tải cần lắp bộ quạt MKEL-AFKM1.
- Cố định bằng vít theo lỗ lắp (S, S1, S2) và kích thước từng frame ở bảng trên.
- Với frame A2 và B (có quạt): đảm bảo cửa gió không bị che chắn; quạt tháo lắp dễ để vệ sinh bụi.
Bước 2: Đấu nối mạch động lực
- Nguồn vào nối R(L1), S(L2), T(L3) qua aptomat (NFB) hoặc cầu chì. Model 230V 1 pha nối pha L và N vào cực R(L1) và S(L2) theo sơ đồ catalog.
- Ngõ ra động cơ nối U(T1), V(T2), W(T3); nối đất cực E đúng quy định.
- Dòng VFD-EL-W không tích hợp bộ hãm, cuộn kháng DC và lọc EMI, nên sơ đồ không có cực nối điện trở xả hay cuộn kháng DC.
Bước 3: Đấu nối mạch điều khiển
- Cài đặt gốc: MI1 = RUN/STOP, MI2 ~ MI4 = đa cấp tốc độ 1 ~ 3. Chung tín hiệu số là DCM.
- Công tắc NPN/PNP: mặc định NPN (SINK).
- Công tắc AVI/ACI: mặc định AVI (0 ~ 10V); gạt sang ACI để dùng 4 ~ 20 mA. Nguồn +10V cấp cho biến trở ngoài.
- Ngõ ra duy nhất là rơ-le RA/RB/RC (mặc định báo lỗi).
- Cổng RS-485: cực SG+, SG- nối chung với chân 5, chân 4 của đầu RJ45.
Bước 4: Cấp nguồn và đặt thông số cơ bản
Biến tần Delta VFD-EL-W có núm biến trở chỉnh tần số và bàn phím phím ▲▼, RUN/STOP ngay trên thân máy; có thể dùng bàn phím rời VFD-PU06/PU08/PU08V qua cổng RS-485. Các nhóm thông số thường dùng (nên đối chiếu với User Manual đúng phiên bản):
| Nhóm / thông số | Chức năng |
|---|---|
| Nhóm 0 (Pr.00-02) | Khôi phục thông số về mặc định |
| Nhóm 1 (Pr.01-xx) | Tần số tối đa, tần số cơ bản, điện áp ra, giới hạn tần số, thời gian tăng/giảm tốc |
| Nhóm 2 (Pr.02-xx) | Nguồn tần số chính, nguồn lệnh chạy, kiểu dừng, sóng mang |
| Nhóm 3 (Pr.03-xx) | Ngõ ra relay |
| Nhóm 4 (Pr.04-xx) | Ngõ vào đa chức năng MI1 ~ MI4, đầu vào analog |
| Nhóm 5 (Pr.05-xx) | Đa cấp tốc độ |
| Nhóm 6 (Pr.06-xx) | Bảo vệ, rơ-le nhiệt điện tử |
| Nhóm 7 (Pr.07-xx) | Thông số động cơ, bù mô-men và bù trượt |
| Nhóm 9 (Pr.09-xx) | Truyền thông Modbus |
| Nhóm 10 (Pr.10-xx) | PID và đa bơm |

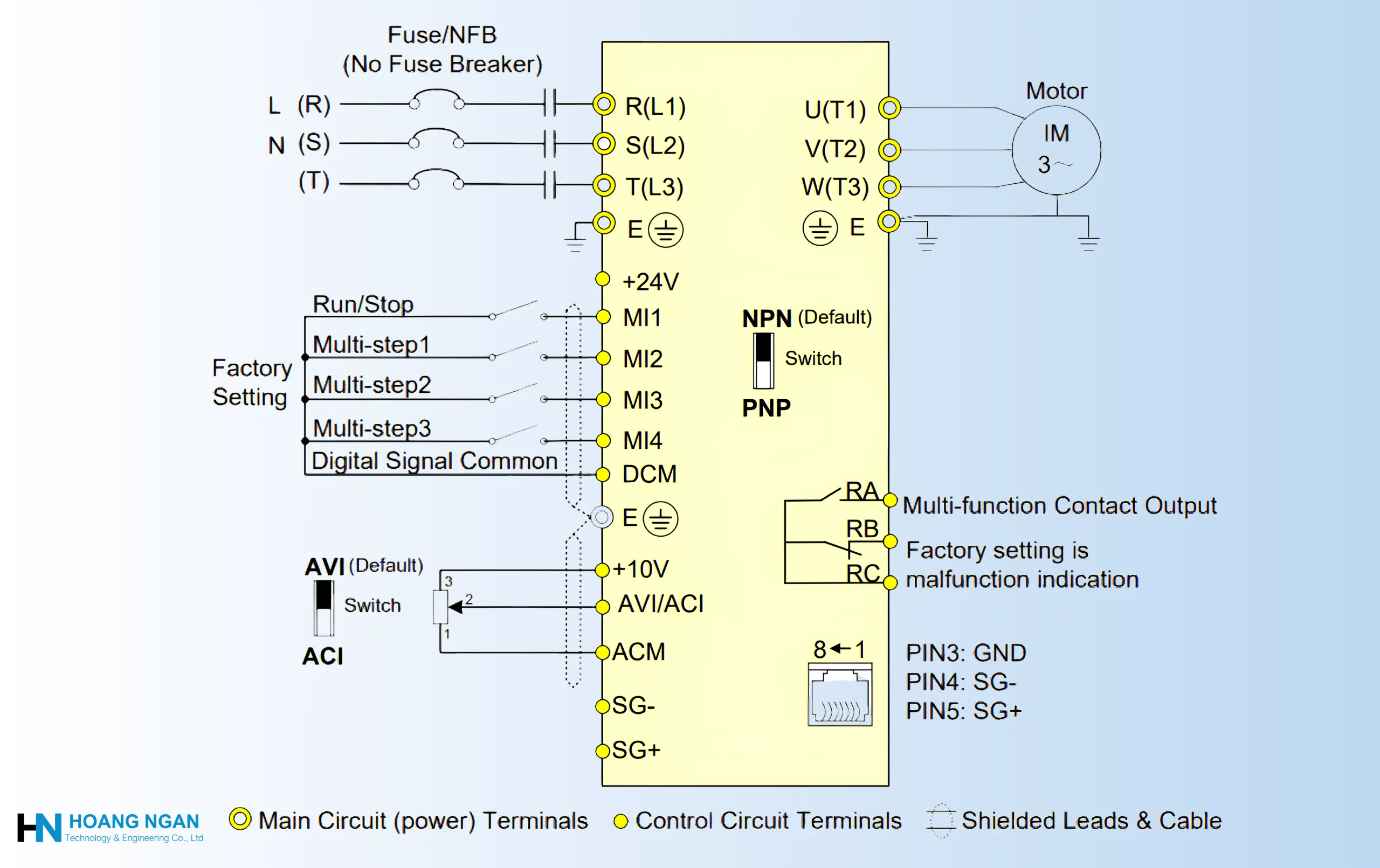

Sơ đồ đấu nối biến tần Delta VFD-EL-W
Dưới đây là sơ đồ đấu nối biến tần Delta VFD-EL-W chi tiết bao gồm mạch động lực và mạch điều khiển.
Lỗi biến tần Delta VFD-EL-W
Dưới đây là bảng tổng hợp các lỗi thường gặp trên biến tần Delta VFD-EL-W:
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| oC | Quá dòng | Kiểm tra dây động cơ, ngắn mạch, tải cơ khí; tăng thời gian tăng tốc nếu cần. |
| oU | Quá áp DC Bus | Kiểm tra điện áp nguồn, thời gian giảm tốc và năng lượng tái sinh khi động cơ giảm tốc. |
| Lv | Điện áp thấp | Kiểm tra nguồn cấp, dây nguồn và tình trạng sụt áp. |
| oH1 | Quá nhiệt bộ tản nhiệt/IGBT | Kiểm tra quạt làm mát, khe thông gió, nhiệt độ môi trường và tải vận hành. |
| oL | Biến tần quá tải | Giảm tải, kiểm tra dòng đầu ra và công suất biến tần. |
| oL1 | Bảo vệ quá tải điện tử bên trong | Kiểm tra tải động cơ, dòng định mức cài đặt và thông số bảo vệ nhiệt. |
| oL2 | Động cơ quá tải hoặc phát hiện quá mô-men | Kiểm tra tải cơ khí và điều chỉnh ngưỡng phát hiện mô-men phù hợp. |
| EF | Lỗi ngoài | Kiểm tra tín hiệu lỗi từ các đầu vào đa chức năng và xóa nguyên nhân trước khi reset. |
| ocA | Quá dòng khi tăng tốc | Kiểm tra dây động cơ, tải khởi động và tăng thời gian tăng tốc. |
| ocd | Quá dòng khi giảm tốc | Kiểm tra tải, dây động cơ và tăng thời gian giảm tốc nếu phù hợp. |
| ocn | Quá dòng khi chạy ổn định | Kiểm tra tình trạng kẹt tải, ngắn mạch và cách điện động cơ. |
| PHL | Mất pha nguồn đầu vào | Kiểm tra nguồn cấp, cầu đấu và tình trạng mất pha. |
| cFA | Tự động tăng/giảm tốc thất bại | Kiểm tra tải biến thiên đột ngột và năng lượng tái sinh của động cơ. |
| AErr | Lỗi tín hiệu analog ACI | Kiểm tra dây tín hiệu, nguồn tín hiệu và cấu hình đầu vào analog. |
| FbE / dEv | Lỗi tín hiệu phản hồi PID hoặc độ lệch phản hồi bất thường | Kiểm tra cảm biến, dây phản hồi và thông số PID. |
| oPHL | Mất pha đầu ra động cơ | Kiểm tra dây U/T1, V/T2, W/T3, các đầu nối và tình trạng động cơ. |
| bb | Kích hoạt chức năng dừng tự do bên ngoài (Base Block) | Kiểm tra tín hiệu đầu vào B.B và giải phóng tín hiệu khi đủ điều kiện vận hành. |
Lưu ý khi xử lý lỗi biến tần Delta VFD-EL-W
- Ghi lại mã lỗi hiển thị trước khi reset để thuận tiện xác định nguyên nhân.
- Ngắt nguồn trước khi kiểm tra hệ thống dây điện; chờ ít nhất 5 phút và xác nhận đèn báo sạc đã tắt trước khi thao tác bên trong thiết bị.
- Không reset liên tục khi chưa xử lý nguyên nhân gây lỗi.
- Với các lỗi phần cứng như HPF, cF1.0, cF2.0 hoặc cF3.x, nên tham khảo tài liệu chính hãng và liên hệ kỹ thuật nếu không có chuyên môn sửa chữa.
