Biến tần VFD-M

Biến tần Delta VFD M đã ngừng sản xuất và được Delta thay thế bằng dòng ME300 / MS300. Nếu bạn đang cần thay thế biến tần VFD M bị hỏng hoặc nâng cấp hệ thống, hãy liên hệ Hoàng Ngân TEC qua Zalo OA hoặc Hotline 0962.070.538 để được tư vấn model tương đương.

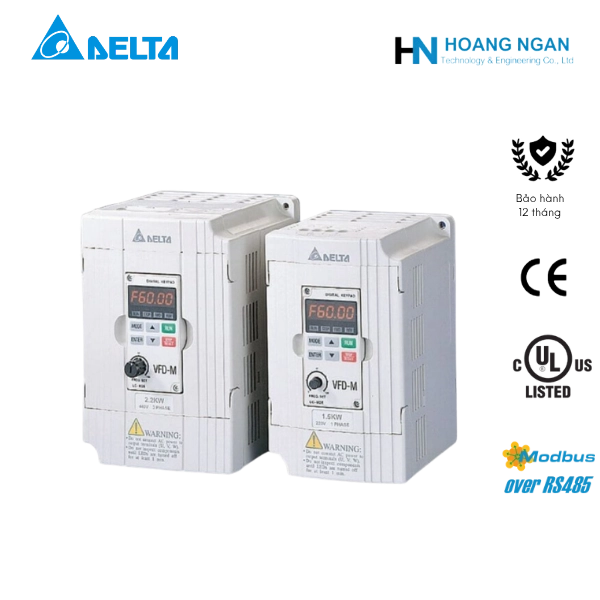

Biến tần Delta VFD M là dòng biến tần nhỏ gọn, từng được dùng rộng rãi cho băng tải, quạt, bơm, máy đóng gói, máy gia công gỗ, v.v. Dòng này dải công suất 0.2–7.5kW (0.25–10HP), điều khiển V/F hoặc vector không cảm biến. Bài viết này tổng hợp tài liệu kỹ thuật cần thiết khi bảo trì, cài đặt và thay thế VFD-M.

Catalog biến tần Delta VFD M PDF

Catalog gốc của hãng giới thiệu VFD M như dòng biến tần điều khiển tốc độ động cơ AC với các đặc điểm chính:

• Bộ vi xử lý 16-bit, điều chế PWM
• Tự động tăng mô-menvà bù trượt
• Tần số ra 0.1–400Hz, tần số sóng mang tới 15kHz (giảm ồn)
• 8 cấp tốc độ, chương trình PLC 7 bước, 2 thời gian tăng/giảm tốc và đường cong S
• Ngõ vào analog 0–10VDC, 4–20mA; giao tiếp RS-485 (Modbus), baud rate tối đa 38400
• PID feedback, giữ tốc độ 0, chế độ ngủ/đánh thức
• Đạt chứng nhận CE, UL

Tải catalog Delta VFD-M PDF

Bảng giá biến tần Delta VFD M

Bảng dưới là giá biến tần Delta VFD M. VFD-M đã ngừng sản xuất nên giá phụ thuộc nguồn hàng tồn và có thể thay đổi.

Giá mang tính tham khảo, có thể thay đổi theo thời điểm và tình trạng hàng. Liên hệ qua Hotline 0962.070.538 hoặc Zalo OA để nhận báo giá chính xác.

Cài đặt biến tần Delta VFD M

Biến tần Delta VFD M dùng keypad 6 phím, màn hình 7 đoạn 4 số, có biến trở chỉnh tần số và các phím RUN, STOP/RESET, UP/DOWN, MODE, ENTER. Các thông số hay dùng:

Chạy từ keypad (cơ bản):

1. Cấp nguồn, kiểm tra đúng điện áp ghi trên tem biến tần.
2. Cài Pr.00 và Pr.01 về nguồn keypad.
3. Chỉnh Pr.10/Pr.11 phù hợp tải (tải nặng nên tăng thời gian).
4. Nhấn RUN, chỉnh tần số bằng UP/DOWN hoặc biến trở.

Chạy từ terminal ngoài: mặc định M0 là Forward/Stop, M1 là Reverse/Stop, M2 là Reset, M3–M5 là chọn tốc độ đa cấp. Bạn có thể đổi chức năng các ngõ vào này qua nhóm tham số ngõ vào đa chức năng.

Tài liệu biến tần Delta VFD M tiếng Việt

Hiện tài liệu gốc của Delta về VFD-M chủ yếu được cung cấp bằng tiếng Anh. Để thuận tiện cho việc cài đặt, vận hành và bảo trì, bạn có thể qua Zalo OA để được hỗ trợ tài liệu phù hợp với model VFD-M đang sử dụng.

Hướng dẫn cài đặt biến tần Delta VFD M

Điều kiện lắp đặt: tủ điện thông thoáng, tránh bụi dẫn điện, khí ăn mòn, chất lỏng; nhiệt độ -10°C đến 40°C; độ cao dưới 1.000m; để khoảng trống quanh biến tần cho quạt làm mát.

Quy trình cài đặt nhanh:

1. Đấu nguồn vào R/L1, S/L2, T/L3 (model 1 pha chỉ cần đấu hai trong ba cực nguồn vào).
2. Đấu động cơ vào U/T1, V/T2, W/T3.
3. Nối đất cho biến tần và động cơ.
4. Đấu tín hiệu điều khiển (chạy/dừng, biến trở, analog) nếu dùng điều khiển ngoài.
5. Cấp nguồn, cài tham số cơ bản (Pr.00, Pr.01, Pr.10, Pr.11).
6. Chạy thử không tải rồi mới ghép tải.

Cách reset biến tần Delta VFD M

Reset về cài đặt gốc dùng thông số Pr.76. Giá trị 09 đưa toàn bộ thông số về mặc định 50Hz, giá trị 10 đưa về mặc định 60Hz.

Các bước thực hiện:

1. Dừng động cơ.
2. Vào chế độ lập trình, dùng phím UP/DOWN chọn Pr.76, nhấn ENTER.
3. Chọn 09 (lưới điện Việt Nam 50Hz, 220V/380V) rồi nhấn ENTER.
4. Màn hình hiển thị xác nhận, biến tần trở về thông số gốc.

Reset sẽ xóa toàn bộ cài đặt của bạn. Hãy ghi lại thông số hiện tại trước khi thực hiện.

Lưu ý: biến tần bị lỗi (fault) có thể xóa lỗi bằng phím STOP/RESET hoặc ngõ vào M2 (mặc định là Reset), không cần reset toàn bộ thông số.

Sơ đồ đấu dây biến tần Delta VFD M

Bạn phải đấu nối dây theo sơ đồ mạch điện dưới đây.

Lưu ý:

• Không kết nối Modem hoặc đường dây điện thoại vào cổng giao tiếp RS-485, vì có thể gây hư hỏng vĩnh viễn cho biến tần.
• Terminal 1 và 2 là nguồn cấp cho bàn phím copy tùy chọn, không được sử dụng khi đang giao tiếp qua RS-485.
• Đối với model 1 pha, có thể chọn bất kỳ hai trong ba terminal nguồn vào của mạch chính để cấp nguồn.
• Model 1 pha cũng có thể sử dụng nguồn vào 3 pha theo hướng dẫn của nhà sản xuất.
