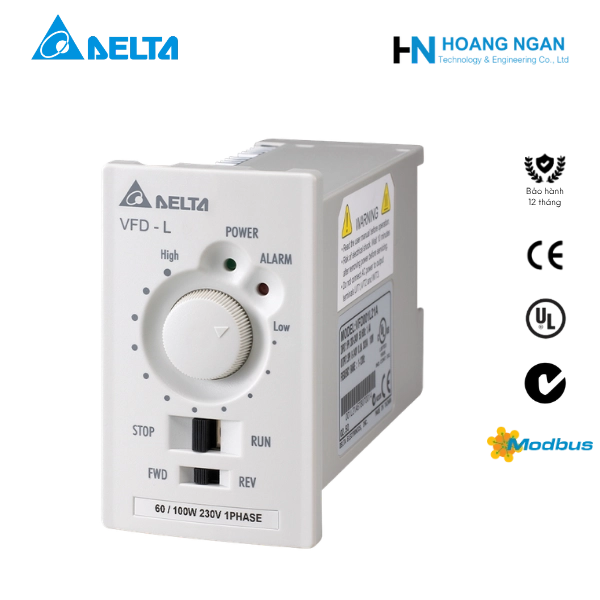

Biến tần Delta VFD L là dòng biến tần cỡ nhỏ dành cho động cơ công suất thấp, từ 40W đến 1.5kW. Dòng này được dùng nhiều trong băng tải mini, máy đóng gói, máy in, quạt, bơm nhỏ và các thiết bị tự động hóa cơ bản.
Dòng VFD-L đã ngừng sản xuất và được thay thế bằng dòng L1 Plus. Nếu thiết bị của bạn đang hỏng hoặc không còn hàng, hãy liên hệ Hoàng Ngân TEC qua Zalo OA hoặc Hotline 0962.070.538 để được tư vấn thay thế và chọn model phù hợp.
Bảng mã biến tần Delta VFD L
| Model | Điện áp vào | Công suất động cơ | Công suất ra (kVA) | Dòng ra định mức (A) |
|---|---|---|---|---|
| VFD002L11A | 1 pha 100–120V | 0.2kW | 0.6 | 1.6 |
| VFD004L11A | 1 pha 100–120V | 0.4kW | 1.0 | 2.5 |
| VFD002L21A | 1 pha 200–240V | 0.2kW | 0.6 | 1.6 |
| VFD004L21A | 1 pha 200–240V | 0.4kW | 1.0 | 2.5 |
| VFD007L21A | 1 pha 200–240V | 0.75kW | 1.6 | 4.2 |
| VFD015L23A | 3 pha 200–240V | 1.5kW | 2.7 | 7.0 |
Bảng giá biến tần Delta VFD L
Vì dòng VFD-L đã ngừng sản xuất, giá thiết bị thay đổi theo tình trạng hàng (tồn kho, hàng cũ) và giá dịch vụ sửa chữa phụ thuộc vào mức độ hỏng. Bài viết không đưa giá cố định để tránh sai lệch.
Hoàng Ngân TEC báo giá theo các hướng sau.
- Sửa biến tần VFD-L: báo giá sau khi kiểm tra tình trạng thực tế.
- Thay thế bằng Delta L1 Plus: báo giá theo công suất và điện áp.
- Cung cấp phụ kiện: bàn phím VFD-PU02, cáp truyền thông.
Liên hệ Hoàng Ngân TEC để nhận báo giá nhanh. Hãy cung cấp mã model, tình trạng lỗi và ảnh nhãn máy.
Catalog biến tần Delta VFD L PDF
Catalog VFD-L gồm các nội dung sau.
- Giới thiệu dải công suất và điện áp (115V/230V).
- Function Display: mặt máy, cổng RS-485, cổng đấu dây động cơ.
- Sơ đồ đấu dây mạch động lực và mạch điều khiển.
- Kích thước lắp đặt (Dimensions) cho từng kiểu vỏ.
- Bảng thông số kỹ thuật chuẩn (Standard Specifications).
- Phần riêng cho nhóm 40W/100W: cách lắp đặt, DIP switch và núm chỉnh thời gian tăng/giảm tốc.
Hướng dẫn cài đặt biến tần Delta VFD L
Để cài đặt biến tần Delta VFD L đúng với yêu cầu vận hành, người dùng cần thiết lập các thông số phù hợp với động cơ và ứng dụng thực tế. Dưới đây là hướng dẫn các bước cài đặt cơ bản giúp bạn dễ dàng thiết lập và đưa biến tần vào hoạt động.
Bước 1: Kiểm tra môi trường và lắp đặt
- Lắp biến tần thẳng đứng, có khoảng trống thông gió, tránh bụi, dầu, hơi ăn mòn.
- Nhiệt độ trong tủ không vượt 40°C.
- Dòng VFD-L công suất siêu nhỏ có thể gắn lên tấm panel theo kích thước trong catalog.
Bước 2: Đấu dây nguồn và động cơ (xem phần sơ đồ bên dưới)
- Kiểm tra điện áp nguồn khớp với model (115V hoặc 230V) trước khi cấp điện.
- Không đấu nguồn vào các cực U/V/W.
Bước 3: Chọn nguồn lệnh chạy và nguồn tần số
- Chạy bằng chiết áp và phím trên mặt máy: thích hợp cho thử máy và ứng dụng đơn giản.
- Chạy bằng tín hiệu ngoài: chạy/dừng qua M0/M1, tần số qua AVI (0–10V) hoặc ACI (4–20mA).
- Chạy qua RS-485 (Modbus): kết nối PLC hoặc HMI.
Bước 4: Cài các thông số cơ bản
- Tần số tối đa và điện áp tối đa theo động cơ.
- Thời gian tăng tốc và giảm tốc.
- Giới hạn tần số trên và dưới.
- Chọn đường cong V/F phù hợp tải.
- Cài chức năng cho các ngõ vào M1–M3.
Bước 5: Chạy thử
- Chạy ở tần số thấp, kiểm tra chiều quay, dòng điện, nhiệt độ.
- Tăng dần tần số lên giá trị làm việc.

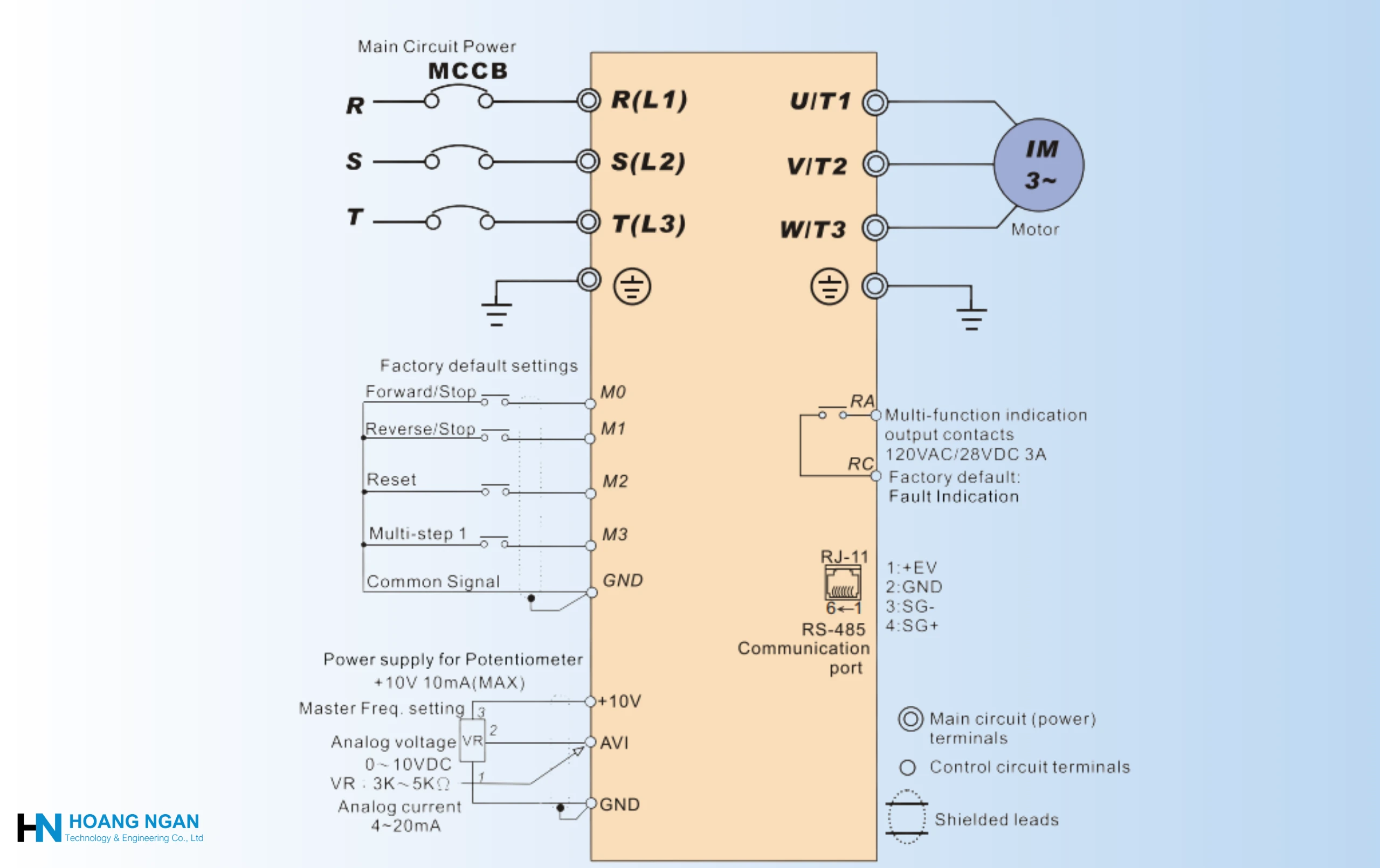

Sơ đồ đấu dây biến tần Delta VFD L
Mạch động lực
- R/L1, S/L2, T/L3: ngõ vào nguồn. Với nguồn 1 pha, chỉ đấu vào L1 và N (L2), theo nhãn trên model.
- U/T1, V/T2, W/T3: ngõ ra đấu động cơ 3 pha.
- ⏚ (PE): nối đất bắt buộc.
Nên có CB (MCCB) bảo vệ phía nguồn.
Mạch điều khiển
- M0, M1, M2, M3: ngõ vào đa chức năng. Mặc định nhà sản xuất: M0 chạy thuận, M1 chạy nghịch, các ngõ còn lại chọn tốc độ hoặc reset.
- +10V, AVI, GND: cấp nguồn cho chiết áp ngoài và nhận tín hiệu điện áp 0–10V.
- ACI: nhận tín hiệu dòng 4–20mA.
- Ngõ ra đa chức năng (tiếp điểm): báo trạng thái chạy hoặc báo lỗi, thông số tiếp điểm 120VAC/28VDC.
- Cổng RS-485 (RJ-11): truyền thông Modbus. Delta lưu ý không cắm nhầm cổng này với cổng điện thoại, vì có thể làm hỏng biến tần.
Lưu ý an toàn
- Ngắt nguồn và chờ tụ xả hết điện trước khi đấu dây.
- Dùng cáp có tiết diện phù hợp, cáp tín hiệu nên là cáp có chống nhiễu và đi tách khỏi cáp động lực.
- Khuyến cáo dòng 1 pha 230V (nguồn 3 pha vào model 1 pha) không nên đấu sai; hãy theo đúng nhãn máy.
Lỗi biến tần Delta VFD L
Dưới đây là các nhóm lỗi thường gặp trên biến tần Delta VFD L. Mã hiển thị cụ thể có thể khác nhau tùy phiên bản, hãy đối chiếu với manual.
| Nhóm lỗi | Nguyên nhân thường gặp | Hướng xử lý |
|---|---|---|
| Quá dòng (oc) | Tăng tốc quá nhanh, tải kẹt, ngắn mạch đầu ra, động cơ chạm vỏ | Tăng thời gian tăng tốc, kiểm tra động cơ và cáp, kiểm tra IGBT |
| Quá áp (ov) | Giảm tốc quá nhanh, điện áp nguồn cao, tải quán tính lớn | Tăng thời gian giảm tốc, dùng điện trở xả hoặc phanh DC |
| Thấp áp (Lv) | Nguồn yếu, sụt áp, tiếp xúc kém | Kiểm tra nguồn, đầu nối, tụ DC bus |
| Quá nhiệt (oH) | Quạt hỏng, bụi bẩn, nhiệt độ tủ cao | Vệ sinh, thay quạt, cải thiện thông gió |
| Quá tải (oL) | Tải nặng, chọn công suất nhỏ hơn tải | Giảm tải hoặc nâng công suất biến tần |
| Lỗi ngoài (EF) | Tín hiệu lỗi từ thiết bị ngoài vào cực M | Kiểm tra mạch ngoài và cài đặt ngõ vào |
| Lỗi truyền thông / bộ nhớ | Nhiễu RS-485, sai cài đặt, lỗi EEPROM | Kiểm tra cáp, reset về mặc định, nếu vẫn lỗi cần sửa phần cứng |
Một số dấu hiệu hỏng phần cứng hay gặp ở VFD-L đời cũ:
- Không lên nguồn, màn hình không sáng.
- Nổ hoặc phồng tụ hóa, cháy điện trở nạp.
- Hỏng IGBT hoặc cầu chỉnh lưu (báo oc ngay khi cấp lệnh chạy).
- Hỏng nguồn xung, mạch driver.
- Núm chiết áp hoặc phím bấm mòn, mất tín hiệu.
Sửa biến tần Delta VFD L
Vì VFD-L đã ngừng sản xuất, sửa chữa thường là lựa chọn tiết kiệm nhất nếu thiết bị còn cứu được. Hoàng Ngân TEC nhận sửa biến tần Delta VFD L theo quy trình:
- Tiếp nhận: ghi nhận model, tình trạng lỗi, môi trường sử dụng.
- Kiểm tra: đo mạch công suất, nguồn xung, mạch điều khiển, bo hiển thị.
- Báo giá: thông báo lỗi và chi phí trước khi sửa.
- Sửa chữa: thay linh kiện hỏng (tụ, IGBT, cầu chỉnh lưu, nguồn…), cài đặt lại thông số.
- Chạy thử có tải: kiểm tra nhiệt, dòng, ổn định trước khi bàn giao.
- Bảo hành: theo chính sách của Hoàng Ngân TEC.
Thay thế biến tần Delta VFD L bằng L1 Plus
Theo Delta, dòng VFD-L1 đã ngừng sản xuất và được thay thế bằng dòng L1 Plus. Khi thay thế, bạn cần lưu ý các điểm sau.
- Chọn đúng công suất và điện áp: đối chiếu theo công suất và điện áp trên nhãn VFD-L cũ.
- Kiểm tra kích thước lắp đặt: so sánh với kích thước cũ để tránh phải khoan lại tủ.
- Đối chiếu đấu dây: vị trí và chức năng cực điều khiển có thể khác, cần kiểm tra trước khi đấu.
- Cài lại thông số: các thông số không tự chuyển từ máy cũ sang máy mới.
- Kiểm tra truyền thông: nếu đang dùng RS-485 Modbus, cần đối chiếu địa chỉ thanh ghi.
Liên hệ Hoàng Ngân TEC qua Zalo OA hoặc Hotline 0962.070.538 để được tư vấn thay thế. Chỉ cần gửi ảnh nhãn VFD-L cũ, kỹ thuật viên sẽ đề xuất model L1 Plus phù hợp và hướng dẫn đấu nối, cài đặt.
