Card MD38IO2 là phiên bản mini đơn giản hóa của MD38IO1, chuyên bổ sung 3 đầu vào số (DI) cho dòng biến tần Inovance MD series. Với kích thước nhỏ gọn và tính năng tập trung, MD38IO2 là lựa chọn phù hợp khi hệ thống chỉ cần thêm tín hiệu DI mà không yêu cầu các chức năng analog hay relay đi kèm. Jumper J2 cho phép cài đặt chế độ kết nối SINK hoặc SOURCE linh hoạt theo kiểu đấu dây thực tế. Cùng Hoàng Ngân TEC tìm hiểu chi tiết sản phẩm ngay bên dưới.
Biến tần tương thích với card MD38IO2
| Model card | Biến tần tương thích |
| MD38IO2 | MD290 |
| MD480 | |
| MD500 | |
| MD500E | |
| MD500-PLUS | |
| MD510 | |
| MD520 | |
| CS290 | |
| CS710 |
Đặc điểm nổi bật của card MD38IO2
3 DI mở rộng kích thước nhỏ gọN
Bổ sung nhanh 3 đầu vào số (DI6, DI7, DI8) cho biến tần với form factor nhỏ gọn, tiết kiệm không gian lắp đặt trong tủ điện.
Cách ly quang, hỗ trợ lưỡng cực
Tín hiệu đầu vào được cách ly quang hoàn toàn và tương thích với cả kiểu kết nối SINK và SOURCE, linh hoạt phù hợp nhiều loại thiết bị điều khiển.
Jumper J2 cài đặt chế độ SINK/SOURCE
DIP switch J2 cho phép chọn nhanh chế độ kết nối OP2 với +24V (SINK) hoặc COM (SOURCE) ngay trên card mà không cần thay đổi đấu dây bên ngoài.
Nguồn 24 VDC cấp cho thiết bị ngoại vi
Đầu nối +24V/COM cung cấp nguồn 24 VDC tối đa 200 mA để cấp cho cảm biến và thiết bị ngoại vi kết nối với DI.
Kích thước card MD38IO2

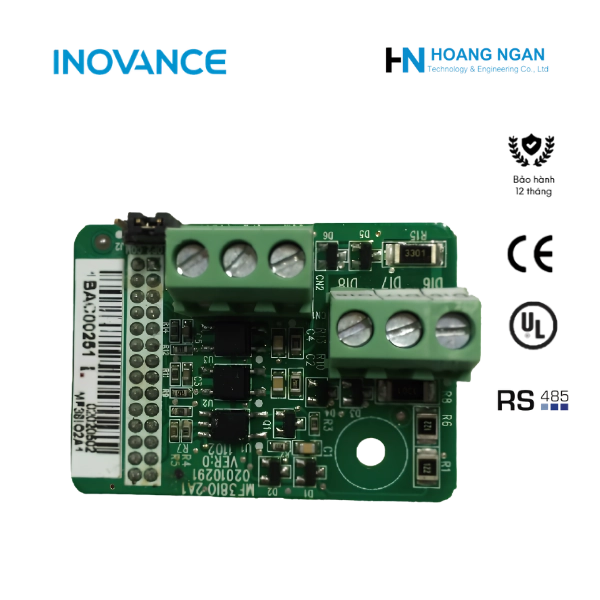

Giao diện card MD38IO2
Mô tả đầu nối CN1 và CN2
| Khối | Ký hiệu | Tên | Mô tả chức năng |
| CN2 | +24V / COM | Nguồn 24 VDC | Cấp nguồn cho DI và cảm biến ngoài, tối đa 200 mA |
| CN2 | OP2 | Chân chung DI | Chân chung cho DI; kết nối +24V (SINK) hoặc COM (SOURCE) theo jumper J2 |
| CN1 | DI6 – DI8 / OP2 | 3 đầu vào số | Cách ly quang, lưỡng cực; trở kháng 3.3 kΩ (DI6, DI7), 2.4 kΩ (DI8); mức điện áp 9–30 V; tần số < 100 Hz |
Cài đặt jumper J2
| Ký hiệu | Chế độ | Mô tả |
| J2 | SINK | OP2 nối với +24V – DI kết nối theo kiểu SINK |
| J2 | SOURCE | OP2 nối với COM – DI kết nối theo kiểu SOURCE |
Lưu ý: Cài đặt jumper dựa trên góc nhìn từ trên với khối đầu nối chính ở phía dưới, tuân theo ký hiệu in trực tiếp trên bo mạch.
