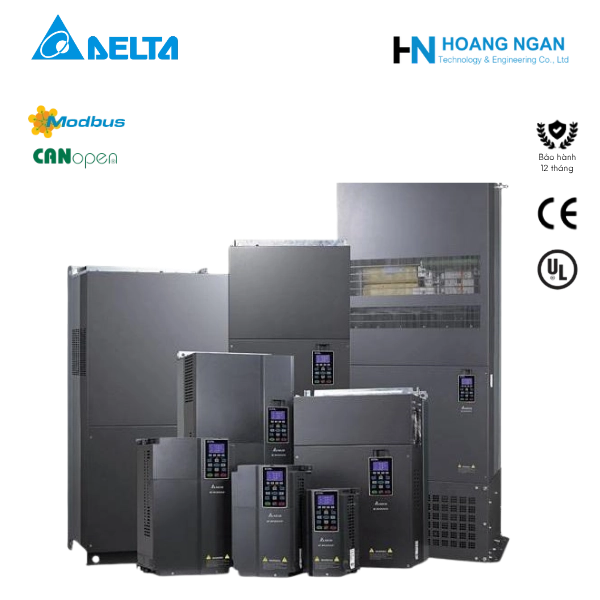

Biến tần Delta CH2000 là dòng biến tần vector control tải nặng của Delta Electronics, thiết kế cho các ứng dụng cần mô-men khởi động lớn và chịu va đập tải. Dải công suất: 230V từ 0.75–75kW và 460V từ 0.75–450kW. CH2000 phù hợp với cẩu trục, máy ép, máy ép nhựa, máy công cụ và các tải nặng khác. Hoàng Ngân TEC hỗ trợ tư vấn lựa chọn model và báo giá theo nhu cầu sử dụng.
Bảng mã Delta CH2000
Dưới đây là bảng tổng hợp danh mục mã sản phẩm của dòng biến tần Delta CH2000 phân theo cấp điện áp và kích thước khung:
| Điện áp đầu vào | Công suất (kW / HP) | Model | Kích thước |
230V 3-pha | 0.75 kW (1 HP) | VFD007CH23A-21 | Frame A |
1.5 kW (2 HP) | VFD015CH23A-21 | Frame A | |
2.2 kW (3 HP) | VFD022CH23A-21 | Frame A | |
3.7 kW (5 HP) | VFD037CH23A-21 | Frame A | |
5.5 kW ~ 11 kW | VFD055CH23A-21 ~ VFD110CH23A-21 | Frame B | |
15 kW ~ 18.5 kW | VFD150CH23A-21 ~ VFD185CH23A-21 | Frame C | |
22 kW ~ 37 kW | VFD220CH23A-00/21 ~ VFD370CH23A-00/21 | Frame D1 / D2 | |
45 kW ~ 55 kW | VFD450CH23A-00/21 ~ VFD550CH23A-00/21 | Frame E1 / E2 | |
75 kW (100 HP) | VFD750CH23A-00/21 | Frame F1 / F2 | |
460V 3-pha | 0.75 kW ~ 5.5 kW | VFD007CH43A-21 ~ VFD055CH43A-21 (VFDxxxCH4EA-21 Tích hợp Lọc EMC) | Frame A |
7.5 kW ~ 15 kW | VFD075CH43A-21 ~ VFD150CH43A-21 | Frame B | |
18.5 kW ~ 30 kW | VFD185CH43A-21 ~ VFD300CH43A-21 | Frame C | |
37 kW (50 HP) | VFD370CH43S-00/21 / VFD370CH43L-00 | Frame D0 | |
45 kW ~ 75 kW | VFD450CH43A-00/21 ~ VFD750CH43A-00/21 | Frame D1 / D2 / D3 | |
90 kW ~ 110 kW | VFD900CH43A-00/21 ~ VFD1100CH43A-00/21 | Frame E1 / E2 | |
132 kW (175 HP) | VFD1320CH43A-00/21 | Frame F1 / F2 | |
160 kW ~ 220 kW | VFD1600CH43A-00/21 ~ VFD2200CH43A-00/21 | Frame G1 / G2 | |
280 kW ~ 450 kW | VFD2800CH43A-00 ~ VFD4500CH43A-00 | Frame H1 / H3 |
Bảng giá biến tần Delta CH2000
Bảng giá biến tần Delta CH2000 dưới đây giúp bạn tham khảo giá theo từng model và công suất.
| Model | Điện áp / Công suất | Dòng điện định mức | Giá (VNĐ) |
| Dòng biến tần Delta CH2000 3 Pha 380V (460V) | |||
| VFD007CH43A-21 / VFD007CH4EA-21 | 380V / 0.75 kW (1 HP) | 3.0 A | 8.250.000 |
| VFD015CH43A-21 / VFD015CH4EA-21 | 380V / 1.5 kW (2 HP) | 4.0 A | 8.900.000 |
| VFD022CH43A-21 / VFD022CH4EA-21 | 380V / 2.2 kW (3 HP) | 6.0 A | 9.850.000 |
| VFD037CH43A-21 / VFD037CH4EA-21 | 380V / 3.7 kW (5 HP) | 9.0 A | 12.600.000 |
| VFD055CH43A-21 / VFD055CH4EA-21 | 380V / 5.5 kW (7.5 HP) | 12.0 A | 15.900.000 |
| VFD075CH43A-21 / VFD075CH4EA-21 | 380V / 7.5 kW (10 HP) | 18.0 A | 18.500.000 |
| VFD110CH43A-21 / VFD110CH4EA-21 | 380V / 11 kW (15 HP) | 24.0 A | 22.800.000 |
| VFD150CH43A-21 / VFD150CH4EA-21 | 380V / 15 kW (20 HP) | 32.0 A | 26.500.000 |
| VFD185CH43A-21 | 380V / 18.5 kW (25 HP) | 38.0 A | 31.200.000 |
| VFD220CH43A-21 | 380V / 22 kW (30 HP) | 45.0 A | 36.800.000 |
| VFD300CH43A-21 | 380V / 30 kW (40 HP) | 60.0 A | 45.000.000 |
| VFD370CH43S-21 ~ VFD4500CH43A-00 | 380V / 37 kW ~ 450 kW | 73 A ~ 866 A | Liên hệ báo giá |
Lưu ý: Bảng giá chỉ mang tính tham khảo, chưa bao gồm VAT. Giá thực tế có thể thay đổi tùy thời điểm, tỷ giá và chính sách chiết khấu. Liên hệ qua Zalo OA hoặc Hotline 0962.070.538 để nhận báo giá mới nhất và ưu đãi theo từng model.
Tài liệu biến tần Delta CH2000
Catalog biến tần Delta CH2000 cung cấp thông tin chi tiết về thông số kỹ thuật, mã model, đặc tính điều khiển, sơ đồ đấu nối và hướng dẫn lắp đặt sản phẩm. Bạn có thể tải catalog để tra cứu thông tin trước khi lựa chọn và cấu hình biến tần cho hệ thống.
Hướng dẫn cài đặt biến tần Delta CH2000
Để quá trình cài đặt biến tần Delta CH2000 diễn ra chuẩn xác, người dùng thực hiện qua màn hình LCD KPC-CC01 hiển thị đồ họa đa dòng. Dưới đây là quy trình hướng dẫn cài đặt CH2000 cho các ứng dụng cơ bản:
Step 1: Khôi phục cài đặt gốc (Reset Default)
Set tham số 00-02 = 9 (Reset toàn bộ tham số về mặc định hệ 50Hz) hoặc 00-02 = 10 (Reset về mặc định hệ 60Hz).
Cách kiểm tra: Màn hình hiển thị “End”. Truy cập lại tham số 01-01 kiểm tra giá trị tần số tối đa đã trở về 50.00Hz/60.00Hz.
Step 2: Cài đặt thông số động cơ
- 01-01: Tần số đầu ra tối đa (Hz).
- 01-02: Điện áp định mức động cơ (V).
- 05-01: Dòng điện định mức động cơ (A).
- 05-02: Công suất định mức động cơ (kW).
- 05-03: Tốc độ định mức động cơ (RPM).
- 05-04: Số cực động cơ (Poles).
- 05-05 = 1: Kích hoạt chế độ Auto-tuning động cơ.
Cách kiểm tra: Nhấn nút RUN trên bàn phím KPC-CC01. Biến tần tiến hành đo thông số động cơ tự động và dừng lại khi hoàn tất.
Step 3: Cài đặt nguồn lệnh Chạy/Dừng & Lệnh Tần số
00-20 (Chọn nguồn cài đặt tần số):
0: Bàn phím LCD KPC-CC01.2: Tín hiệu Analog 0-10V (chân AVI).3: Tín hiệu Dòng điện 4-20mA (chân ACI).
00-21 (Chọn nguồn lệnh điều khiển Chạy/Dừng):
0: Bàn phím LCD (Phím RUN/STOP).1: Terminal bên ngoài (Công tắc đấu cọc FWD/REV).2: Truyền thông RS-485 / Modbus / CANopen.
Cách kiểm tra: Thay đổi vị trí biến trở hoặc gạt công tắc ngoài, kiểm tra giá trị tần số hiển thị trên màn hình LCD.
Step 4: Cài đặt thời gian tăng tốc/giảm tốc
- 01-12: Thời gian tăng tốc (Sec).
- 01-13: Thời gian giảm tốc (Sec).
Cách kiểm tra: Nhấn RUN và STOP, dùng đồng hồ bấm giờ kiểm tra thời gian động cơ đạt tốc độ cài đặt và thời gian dừng hẳn.

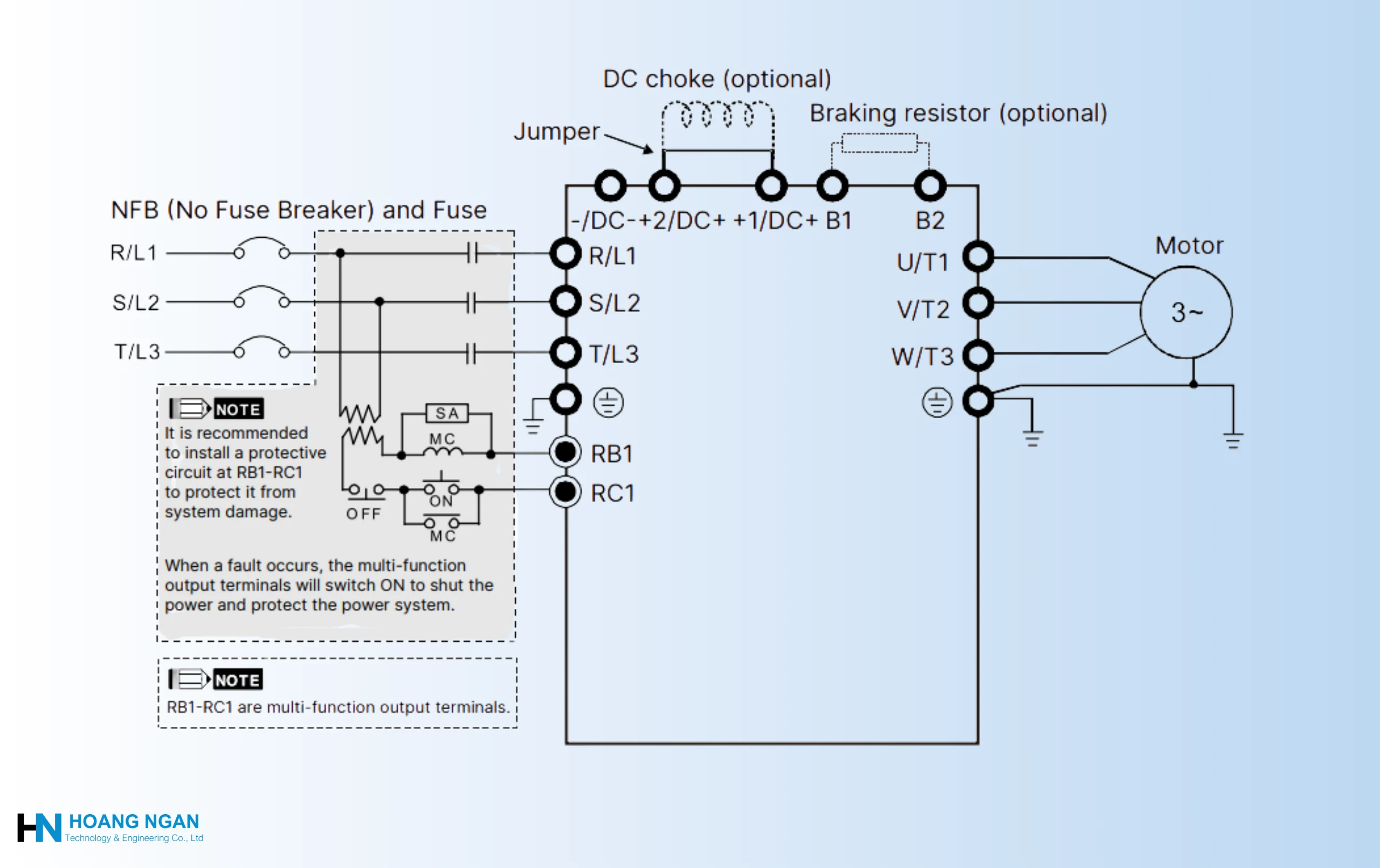

Sơ đồ đấu nối biến tần CH2000
Sơ đồ đấu nối biến tần Delta CH2000 dưới đây giúp bạn xác định các đầu nối nguồn, động cơ và tín hiệu điều khiển, hỗ trợ quá trình lắp đặt đúng kỹ thuật.
Lỗi biến tần Delta CH2000
Bảng tổng hợp mã lỗi thường gặp và phương pháp xử lý sự cố trên biến tần Delta CH2000:
| Mã lỗi | Tên lỗi | Nguyên nhân phổ biến | Cách khắc phục |
| oc (ocA, ocd, ocn) | Quá dòng (Overcurrent) | Quá tải đột ngột, thời gian tăng tốc quá ngắn hoặc ngắn mạch dây đầu ra. | Kiểm tra dây nối động cơ, tăng thời gian 01-12, kiểm tra tải. |
| ov (ovA, ovd, ovn) | Quá áp (Overvoltage) | Điện áp nguồn cấp quá cao, thời gian giảm tốc quá ngắn. | Tăng thời gian giảm tốc 01-13, lắp bổ sung điện trở xả / bộ hãm. |
| Lu | Thấp áp (Undervoltage) | Nguồn điện vào bị sụt áp hoặc mất pha nguồn vào. | Kiểm tra điện áp 3 pha đầu vào R-S-T. |
| OH1 / OH2 | Quá nhiệt (Overheat) | Quạt làm mát bị hỏng, tấm tản nhiệt bám bụi hoặc tủ điện quá nóng | Vệ sinh quạt tản nhiệt, cải thiện thông gió tủ điện |
| oL (oL1, oL2) | Quá tải (Overload) | Biến tần hoặc động cơ chạy quá tải trọng cho phép trong thời gian dài. | Kiểm tra cơ khí, chọn công suất biến tần lớn hơn. |
| PGF1 / PGF2 | Lỗi Card PG / Encoder | Mất tín hiệu Encoder phản hồi, đứt dây card PG hoặc hỏng encoder | Kiểm tra cáp kết nối PG Card, kiểm tra nguồn cấp Encoder |
Mua biến tần Delta CH2000 chính hãng
Hoàng Ngân TEC cung cấp biến tần và thiết bị tự động hóa Delta chính hãng tại Việt Nam, hỗ trợ bạn lựa chọn sản phẩm phù hợp với nhu cầu sử dụng.
Khi mua Delta CH2000 tại Hoàng Ngân TEC:
- Cung cấp sản phẩm chính hãng, hỗ trợ chứng từ CO/CQ theo yêu cầu.
- Tư vấn lựa chọn model và hướng dẫn cài đặt biến tần phù hợp với ứng dụng thực tế.
- Hỗ trợ tra cứu tài liệu kỹ thuật và thông tin bảo hành theo chính sách áp dụng.
Liên hệ qua Zalo OA hoặc Hotline 0962.070.538 để nhận báo giá biến tần CH2000 và được tư vấn giải pháp phù hợp với hệ thống của bạn.
