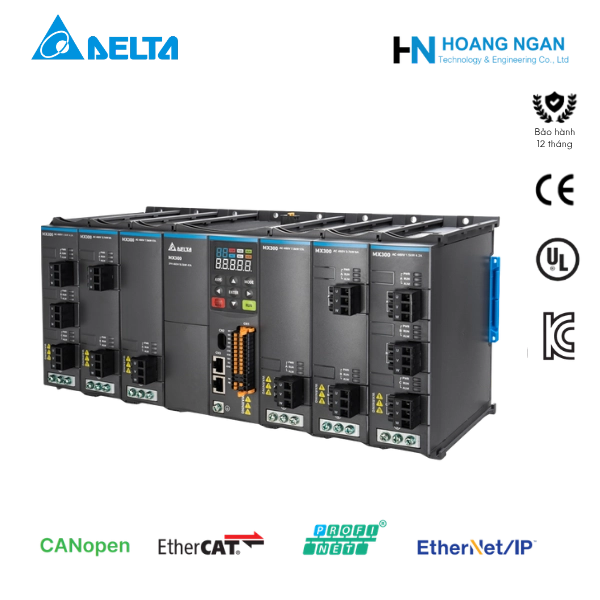

Biến tần MX300

Biến tần Delta MX300 là dòng biến tần dạng module, nổi bật với thiết kế nhỏ gọn, khả năng điều khiển đa trục linh hoạt và hỗ trợ truyền thông Modbus, CANopen. Sản phẩm phù hợp với các hệ thống tự động hóa công nghiệp cần tối ưu không gian lắp đặt và nâng cao hiệu quả vận hành. Hoàng Ngân TEC cung cấp biến tần Delta MX300 chính hãng, hỗ trợ tư vấn lựa chọn cấu hình và báo giá theo nhu cầu.

Bảng mã biến tần Delta MX300

Dưới đây là bảng thông số phân loại các mô-đun thuộc dòng biến tần Delta MX300:

Mô-đun Chỉnh lưu (Rectifier Module)

Mô-đun Nghịch lưu tiêu chuẩn (Inverter Module – MX300-A)

Bảng giá biến tần Delta MX300

Dưới đây là bảng giá biến tần Delta MX300 tham khảo giúp quý khách hàng dễ dàng ước tính chi phí cho dự án:

Lưu ý: Bảng giá trên chỉ mang tính tham khảo và có thể thay đổi theo model, công suất và cấu hình. Vui lòng liên hệ Zalo OA Hoàng Ngân TEC để nhận báo giá mới nhất và tư vấn lựa chọn sản phẩm phù hợp.

Tài liệu biến tần Delta MX300

Catalog tiếng Anh Delta Compact Multi-Drive MX300 Seriesgồm: cấu trúc module, tính năng, bố cục cổng và đấu dây, kích thước và lỗ bắt vít, bảng mã, thông số kỹ thuật, hướng dẫn chọn model, thông tin đặt hàng và phụ kiện.

Tải tài liệu biến tần Delta MX300: Tại đây

Hướng dẫn cài đặt biến tần Delta MX300

Dưới đây là hướng dẫn cài đặt biến tần delta MX300 cơ bản bằng bàn phím tích hợp hoặc phần mềm DIADesigner qua cổng USB Type-C:

1. Khôi phục thông số mặc định (Reset Factory):

   • Truy cập tham số 00-02 = 9 (mạng 50Hz) hoặc 10 (mạng 60Hz) để khôi phục cấu hình mặc định.

2. Chọn loại động cơ (IM hoặc PM):

   • Động cơ IM (V/F hoặc SVC): Thiết lập thông số loại động cơ trong nhóm 01-00 và khai báo thông số định mức điện áp, dòng điện, tần số của động cơ.

   • Động cơ PM (SVC): Khai báo tham số động cơ nam châm vĩnh cửu tương ứng.

3. Cài đặt Nguồn lệnh Chạy/Dừng và Nguồn tần số:

   • Cài đặt lệnh chạy (Run Command) qua bàn phím Chỉnh lưu, terminal I/O (CN1), hay qua mạng CANopen/EtherCAT.

   • Thiết lập nguồn cài đặt tần số (Frequency Source) từ Analog (0-10V/4-20mA), bàn phím, hay qua mạng truyền thông.

4. Sao chép thông số đa trục:

   • Sử dụng bàn phím chính trên Mô-đun Chỉnh lưu để lưu trữ và sao chép (Duplicate) toàn bộ tập tham số cấu hình cho tất cả các trục nghịch lưu một cách nhanh chóng.

5. Cấu hình qua phần mềm DIADesigner:

   • Cắm cáp USB Type-C từ máy tính vào cổng CN2 trên mô-đun chỉnh lưu để quét mạng sơ đồ cây (Topology), tự động nhận diện các trục và cài đặt tham số linh hoạt.

Sơ đồ đấu nối biến tần Delta MX300

Dưới đây là sơ đồ đấu nối biến tần Delta MX300 bao gồm phần mô-đun chỉnh lưu và mô-đun nghịch lưu đa trục.

Lỗi biến tần Delta MX300

Khi xảy ra sự cố trong quá trình vận hành, biến tần Delta MX300 sẽ hiển thị mã lỗi trực tiếp trên màn hình LED hoặc gửi cảnh báo qua mạng truyền thông:

• oc / oA / od / os (Overcurrent): Lỗi quá dòng trong quá trình tăng tốc, giảm tốc hoặc chạy ổn định. Kiểm tra ngắn mạch cuộn dây động cơ, kẹt tải cơ khí hoặc tăng thời gian tăng/giảm tốc.
• ov / ovA / ovd (Overvoltage): Lỗi quá điện áp Bus DC. Kiểm tra điện áp nguồn vào hoặc lắp thêm điện trở xả vào chân B1–B2.
• Lv (Low Voltage): Lỗi sụt áp Bus DC do nguồn AC đầu vào bị chập chờn hoặc ngắt đột ngột.
• oL (Overload): Lỗi quá tải mô-đun nghịch lưu hoặc động cơ. Kiểm tra dòng vận hành thực tế so với dòng định mức HD/ND của mô-đun.
• oH (Overheat): Lỗi quá nhiệt bo mạch/IGBT. Kiểm tra hoạt động của quạt làm mát (Fan kit) và vệ sinh cánh tản nhiệt.
• STO / sEt (Safe Torque Off Fault): Tín hiệu đầu vào an toàn STO bị ngắt hoặc mạch an toàn bị hở.
• CE1 / CE2 / CE10 (Communication Error): Lỗi mất kết nối truyền thông Modbus, CANopen, EtherCAT hoặc PROFINET.
